机床特点

◎ 采用国际流行的倒T型动柱式整体床身结构，具有刚性高、稳定性好、易于防护等优点。

◎ 主要铸件采用高牌号优质铸铁, 树脂砂造型，粗加工后二次时效处理，确保精度的稳定性。

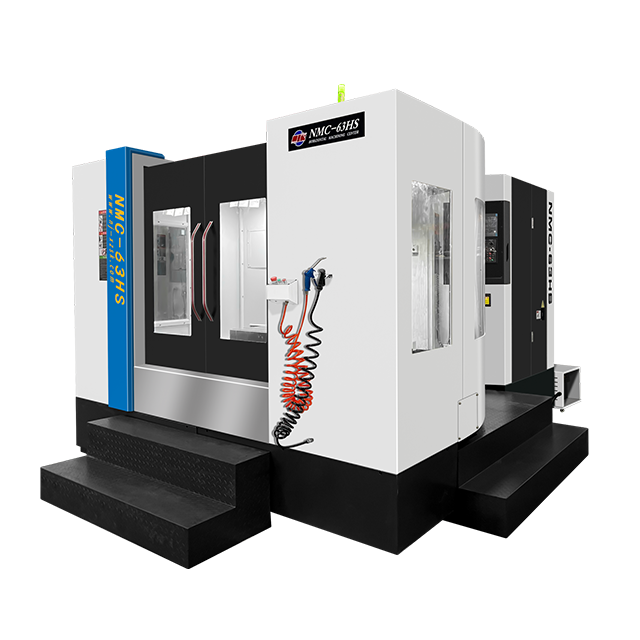

◎ 全封闭防护设计，双侧螺旋排屑结构，配备大容量切削液水箱和便利的机台清洁气枪，可选配链板式排屑提升装置和蓄屑车。

◎ 标准BT50环喷主轴，并配以气幕保护装置，彻底避免了切削液和粉尘等渗入;主轴套筒循环油冷却，确保主轴精度并延长使用寿命.

◎ 快速可靠的凸轮机械手换刀机构，配置40把刀库，刀盘均采用双向就近选刀方式，运转快速、平稳、可靠。

高速、高精、承载大、占地小、刚性强

◎ 机床油水分离结构设计，配有润滑油集中回收系统，节约油料，保护环境。

◎ 三轴滚珠丝杠采用双支撑预拉伸处理，优化传动刚性，降低热变形。

◎ 采用FANUC最新宽域大扭矩主轴伺服电机，配合大扭矩的同步齿型带传动（可选择电机与主轴直联结构），多种主

    轴配置（皮带传动、直联主轴、ZF齿轮箱）方案可供选择，满足不同材料的加工要求。

◎ 三轴进给驱动均采用进口重载滚柱直线导轨，预加载荷为V3级，承载高，精度稳定。

◎ 1旋转工作台采用高精度端齿盘定位，可提供1°×360等分双向定位转台，分度定位精度高。

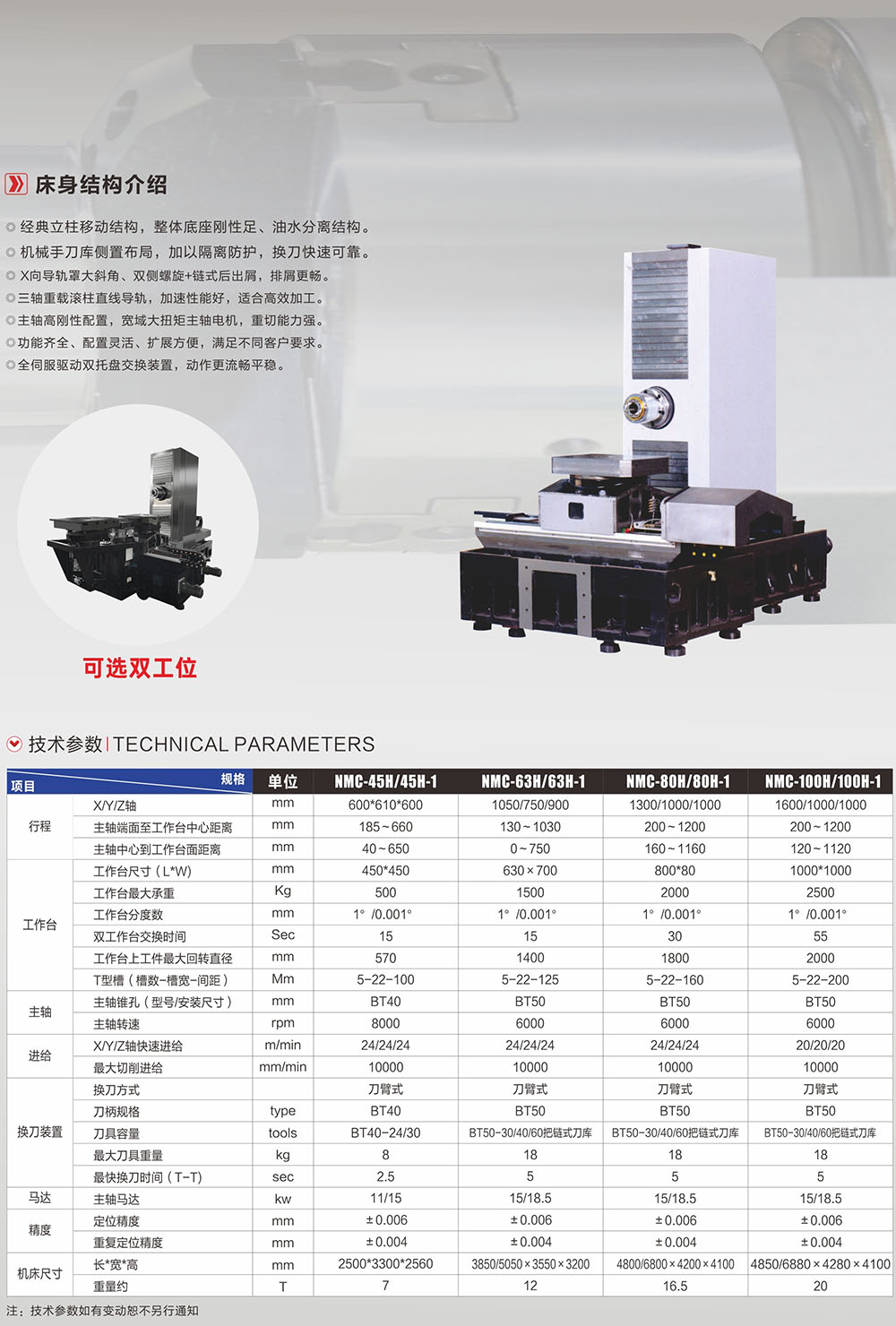

床身结构介绍

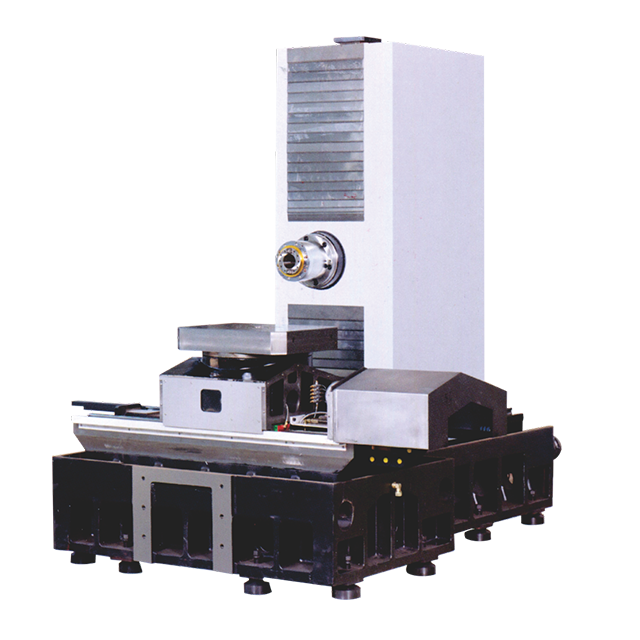

◎ 经典立柱移动结构，整体底座刚性足、油水分离结构。

◎ 机械手刀库侧置布局，加以隔离防护，换刀快速可靠。

◎ X向导轨罩大斜角、双侧螺旋+链式后出屑，排屑更畅。

◎三轴重载滚柱直线导轨，加速性能好，适合高效加工。

◎主轴高刚性配置，宽域大扭矩主轴电机，重切能力强。

◎功能齐全、配置灵活、扩展方便，满足不同客户要求。

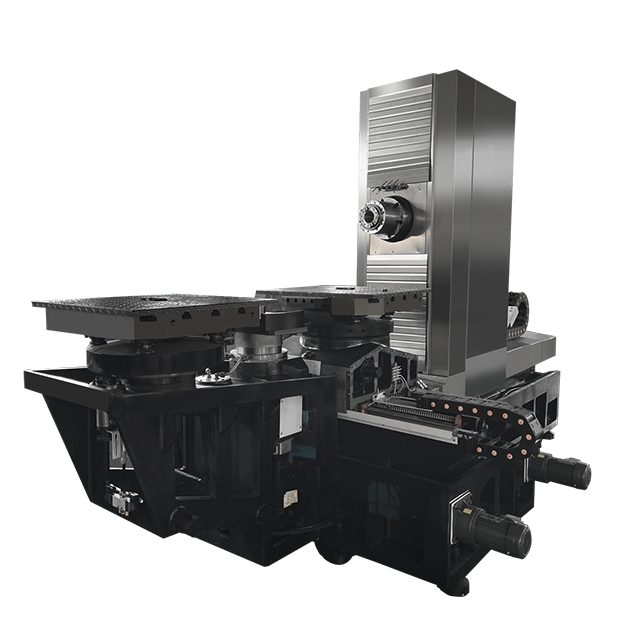

◎全伺服驱动双托盘交换装置，动作更流畅平稳。

技术参数
